Skypads
Contenido
[ocultar]Introducción
La skypads es un periférico para la Tarjeta Skypic que incorpora 8 pulsadores. Se conecta a cualquier de los puertos de expansión: A, B ó C. Es muy útil para hacer pruebas así como convertir la Skypic en un sistema entrenador para enseñar a programar el PIC. Dispone de 8 jumpers para conectar/desconectar los pulsadores.
Es hardware libre2, diseñada con la herramienta Kicad.

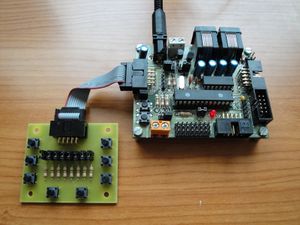

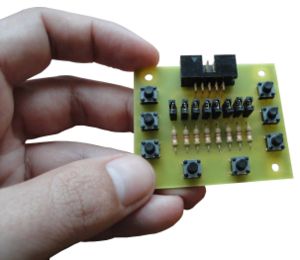

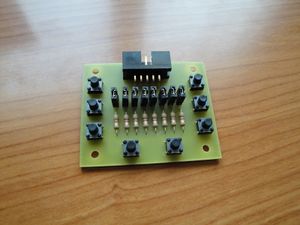

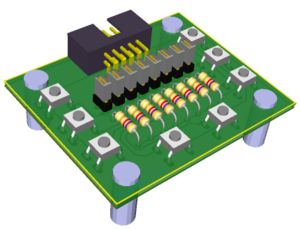

Fotos
|
Ver album de fotos |
Prototipo 1
Planos
Versión 1.0
| skypads-v1.0.zip | Ficheros fuentes para Kicad: Esquemas, librerias y PCB |
| skypads-1.0-sch.svg | Esquema en SVG |
| skypads-1.0-sch.pdf | Esquema en PDF |
| skypads-1.0-PCB-bottom.pdf | PCB. Cara inferior. PDF |
| skypads-1.0-PCB-serigrafia-top.pdf | Serigrafías cara superior. PDF |
Software de pruebas
Para probar la tarjeta skypads 1.0 se utiliza la tarjeta freeleds conectada al puerto B de la Skypic. La tarjeta skypads se conecta a los puertos A ó C. El estado de los pulsadores se muestra en los leds de la freeleds.
| skypads-software-test.zip | Fuentes de los programas de prueba. Compilados con el SDCC 2.8.0 |
| skypad-test.hex | Prueba 1. Conexión de la skypad al puerto C de la skypic. Mostrar el estado de los pulsadores en la tarjeta freeleds |
| skypad-test2.hex | Prueba 2. Conexión de la skypad al puerto A de la skypic. Mostrar el estado de los pulsadores en la tarjeta freeleds |
Repositorio
- Repositorio SVN: http://svn.iearobotics.com/skypads/
Para obtener la última versión teclear:
svn co http://svn.iearobotics.com/skypads/v1.0/
Historia
- 22/Ene/2010: Skypads 1.0 liberada! (Blog)
- 19/Ene/2010: Fabricado primer prototipo en la ETSI Telecomunicación. UPM. 4 unidades. Pruebas ok!
- 27/Dic/2009: Usada la librería Monolito 1.1. Solucionado Bug en pulsadores. Re-rutada la placa
- 07/Dic/2009: Comenzada la página del wiki. Cambiado nombre a skypads. Esquemas puesto en el repositorio. Añadidos los componentes 3D y modificadas las serigrafías para hacerlas más legibles
- 12/Jul/2009: Versión inicial. El nombre era PCTSwitch
Autores
Licencia
 This work is licensed under a Creative Commons Attribution-ShareAlike 2.5 Spain License.
|
| Este proyecto tiene una licencia libre. Se permite expresamente su copia, modificación, distribuición y fabricación siempre que se reconozca a los autores y se comparta el proyecto bajo la misma licencia.
Descarga de Responsabilidad. Los autores no se hacen responsables en ningún caso de los posibles daños o pérdidas de garantía que pueda ocasionar el uso, debido o indebido de la información contenida en este proyecto. |
