Introducción

Monolito es una biblioteca de componentes para la herramienta libre de diseño electrónico Kicad. En ella hay componentes para el esquema, PCB y visualización en 3D. Todos los componentes de Monolito se han comprobado en fabricación.

Imágenes

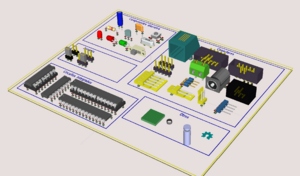

Componentes disponibles en Monolito-1.2 (Click para ampliar)

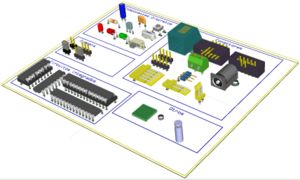

Componentes disponibles en Monolito-1.1.1 (Click para ampliar)

Descargas

Versión 1.2

monolito-1.2.zip Ficheros fuente
Monolito-1_2-sch-main.pdf Esquema con los componentes. PDF
Monolito_1_2-sch-Discretos.pdf Esquema. Componentes Discretos. PDF
Monolito-1_2-Integrados.pdf Esquema. Circuitos integrados PDF
Monolito-1_2-brd.pdf PCB con las huellas de los componentes. PDF

Versión 1.1.1

monolito-1.1.1.zip Ficheros fuente
Monolito-1_1_1.svg Esquema con los componentes. SVG
Monolito-1_1_1.pdf Esquema con los componentes. PDF
Monolito-1_1_1-brd.svg PCB con las huellas de los componentes. SVG
Monolito-1_1_1-brd.pdf PCB con las huellas de los componentes. PDF

Versión 1.1

monolito-1.1.zip Ficheros fuente
Monolito-1_1-sch.svg Esquema con los componentes. SVG
Monolito-1_1-sch.pdf Esquema con los componentes. PDF
Monolito-1_1-PCB.pdf PCB con las huellas de los componentes. PDF

Versión 1.0

monolito-1.0.zip Ficheros fuente
Monolito-1_0-sch.svg Esquema con los componentes. SVG
Monolito-1_0-sch.pdf Esquema con los componentes. PDF
Monolito-1_0-PCB.pdf PCB con las huellas de los componentes. PDF

Versión 0.2

monolito-0.2.zip Ficheros fuente
monolito-0.2-sch.pdf PDF con los componentes para los esquemas
monolito-0.2-brd.pdf PDF con las huellas para los PCBs

Repositorio

Para obtener la última versión teclear:

svn co http://svn.iearobotics.com/Monolito/monolito-1.1.1

Historia

  • 10/Ene/2012: Liberada versión 1.2: Componentes necesarios para la SkyMega. Los nuevos componentes son:
    • Conector acodado 3x2
    • Conector acodado 4x1
    • Micro AMEGA 168
    • Logo de Open source Hardware: para esquema y PCB
  • 05/Dic/2010: Liberada versión 1.1.1. Adaptada a la versión 2010-05-05 BZR 2356 de Kicad. Mismos componentes que la 1.1, pero ahora se ven correctamente en 3D (Blog)
  • 26/Dic/2009: Liberada versión 1.1. Componentes necesarios para la Skycube. Los nuevos componentes son:
    • Conectores molex de 2 pines, rectos y acodados
    • Conector molex de 5 pines, acodado
    • Conector de 3 pines, acodado
    • Switch on-off acodado
    • Led acodado
    • Modificado el taladro para ser de 3.2mm


  • 25/Dic/2009: Liberada versión 1.0. Componentes necesarios para la Skypic-2009. Añadidos componentes en 3D. Todos los componentes han sido validados en fabricación! (Blog)

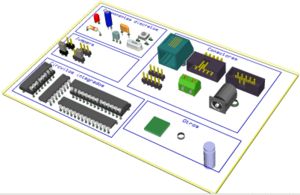

Componentes disponibles en Monolito-1.0 (Click para ampliar)
  • 25/Jun/2005: Version 0.2. Añadidos nuevos componentes.
  • 23/Jun/2005: Versión 0.1. Componentes necesarios para la creación de la placa Freeleds.

Autores

Licencia


Open Source Hardware Definition v1.0
Hardware de Fuentes Abiertas (OSHW en inglés) es aquel hardware cuyo diseño se hace disponible públicamente para que cualquier persona lo pueda estudiar, modificar, distribuir, materializar y vender, tanto el original como otros objetos basados en ese diseño. Las fuentes del hardware (entendidas como los ficheros fuente) habrán de estar disponibles en un formato apropiado para poder realizar modificaciones sobre ellas.

Enlaces

Créditos

  • Muchos de los componentes están basados en otros de las propias librerías del Kicad
  • Muchos de los componentes 3D han sido creados por Renie S.Marquet o derivados a partir de los suyos. Muchas gracias :-)
