4.5 Máster de grabación

El Máster de grabación hace accesibles los comandos del protocolo ICSP al software del PC, a través de un interfaz RS-232. El protocolo entre el PC y el Máster está descrito en [29]. Se puede implementar usando diferentes microcontroladores.

En la versión actual se implementó en un 6811, de motorola, usando la tarjeta CT6811[30] (ver figura ). También se ha construido otro Máster con un PIC16F876A. Esto permite que los alumnos se construyan una tarjeta entrenadora para el PIC, que además les sirva como grabador. Se han hecho pruebas con algunos grupos del Laboratorio de Arquitectura[17].

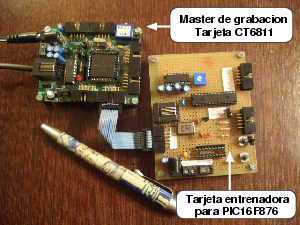

Figure: La tarjeta CT6811, usada como máster de grabación
