4.4 Diagrama de bloques

El diagrama de bloques del grabador diseñado se muestra en la figura . Está constituido por las siguientes partes:

• Ordenador, donde se ejecuta el software de grabación
• Máster de grabación. Dispositivo que se conecta al PC por el RS-232 a 9600 baudios. Contiene el microcontrolador en el que se implementa el protocolo ICSP.
• Circuito básico de grabación. Placa con el PIC que queremos grabar. Puede ser desde una simple placa con un zócalo y unos pocos componentes, hasta la tarjeta entrenadora donde queremos probar nuestras aplicaciones. El circuito más sencillo se muestra en la figura . Obsérvese que son necesarias dos alimentaciones, una 5v y otra de 12v. Para entrar en modo monitor hay que aplicar una tensión de 12v en la pata MCLR.

Figure: Diagrama de bloques del grabador

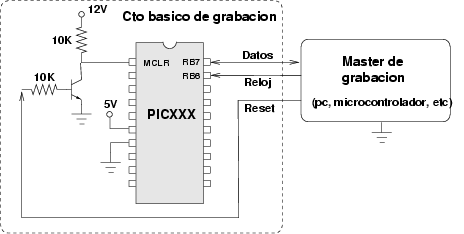

Figure: Un Circuito básico de programación
