5 Diagrama de bloques

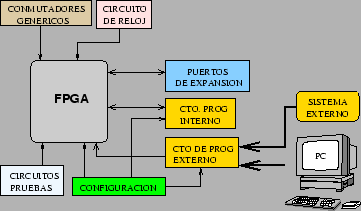

El diagrama de bloques se muestra en la figura 2. El bloque principal lo constituye la FPGA, a la que se añade una circuitería adicional, dividida en los siguientes bloques:

• Circuito de reloj, para la realización de diseños síncronos. La frecuencia del oscilador empleado depende de la aplicación de usuario.
• Circuito de programación interno, constituido por la memoria EEPROM serie y un multiplexor para que los pines de la EEPROM sean accesibles bien desde la FPGA, para su carga, o bien desde los pines del puerto de control para su programación in circuit.
• Circuito de programación externa, que permite descargar bitstreams desde el PC o desde un sistema externo.
• Circuito de configuración: jumper y switch para la configuración de los diferentes modos de trabajo. Mediante el jumper se pueden configurar el modo de trabajo: entrenador o autónomo. Mediante un conmutador se selecciona si la memoria EEPROM se conecta a la FPGA o al puerto de control para programarla desde un sistema externo, sin tener que sacarla del zócalo.
• Circuito de pruebas, constituido por un led y un pulsador conectados a los pines P68 y P69 de la FPGA, que permiten probar el correcto funcionamiento de la placa, configurando la FPGA con un diseño de pruebas que los use, como por ejemplo un puerta inversora entre ellos.
• Puertos de expansión. La placa incorpora 6 puertos de expansión, con 8 bits de datos, configurables para entrada o salida, y dos pines para la alimentación, de forma que los circuitos externos conectados se puedan alimentar directamente a través de los cables de bus. Están diseñados para ser compatibles con los conectores de la tarjeta GP-BOT[5] y CT6811[3].

Figure 2: Diagrama de bloques de la tarjeta JPS

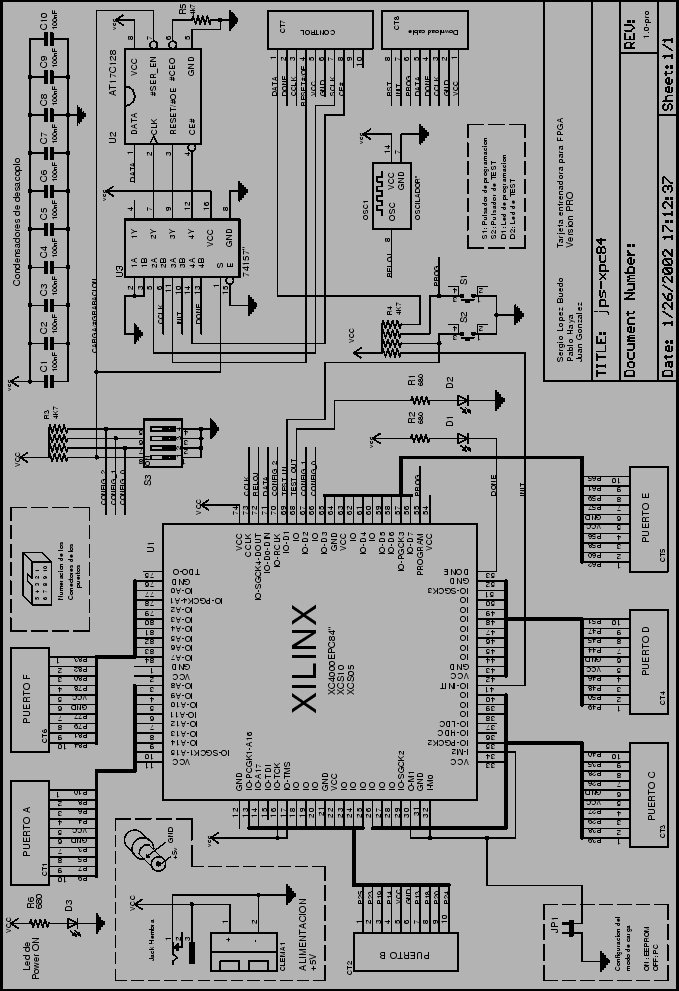

Todos los detalles se pueden ver en el esquema de la figura 3

Figure 3: Esquema de la placa JPS
