A. Planos del módulo Y1

Los planos aquí mostrados no están a escala 1:1, se han reducido un 20% para su correcta integración en este apéndice. Los planos incluidos son los siguientes:

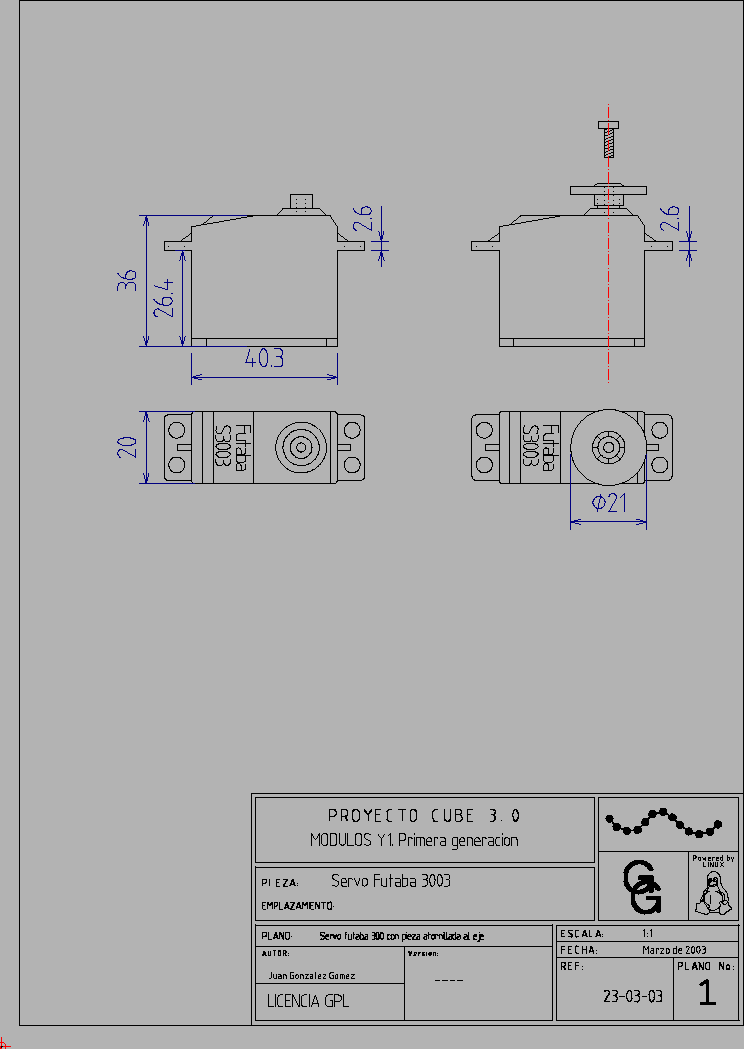

  1. Servomecanismos Futaba 3003

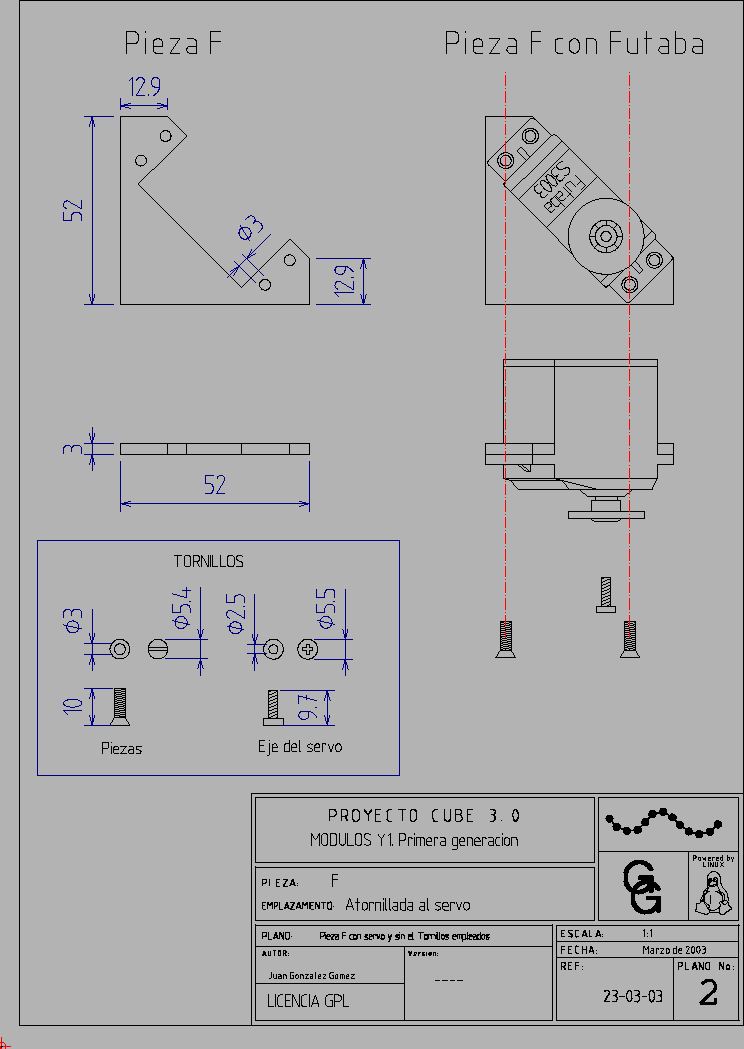

  2. Pieza F

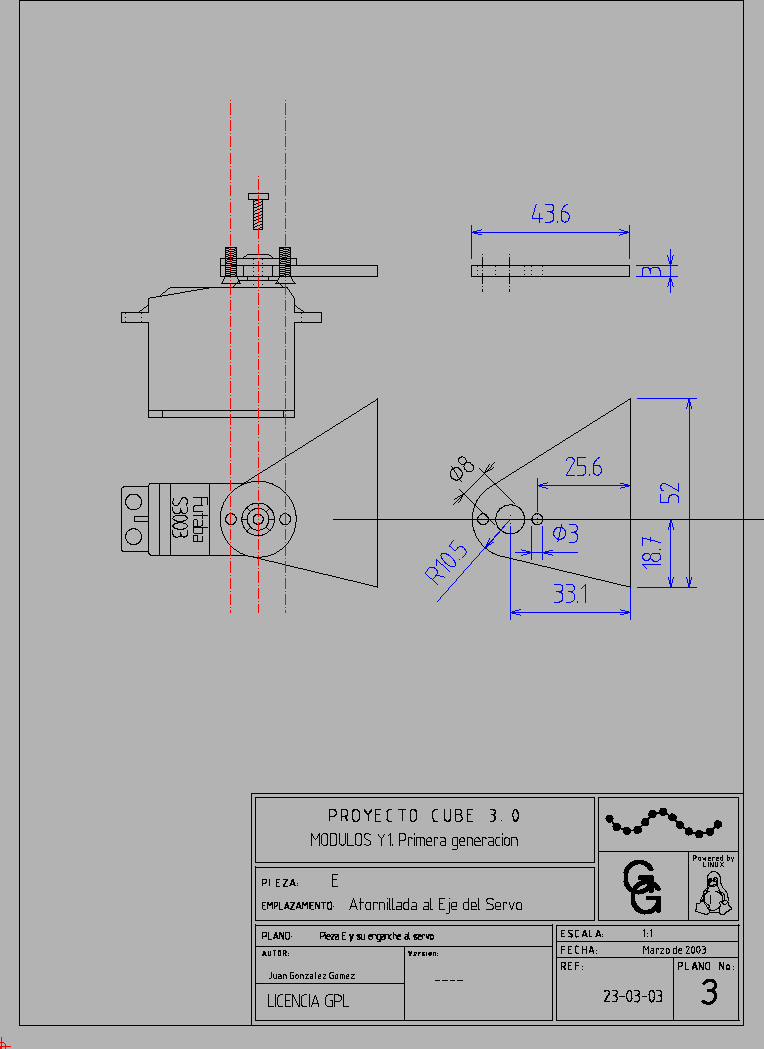

  3. Pieza E

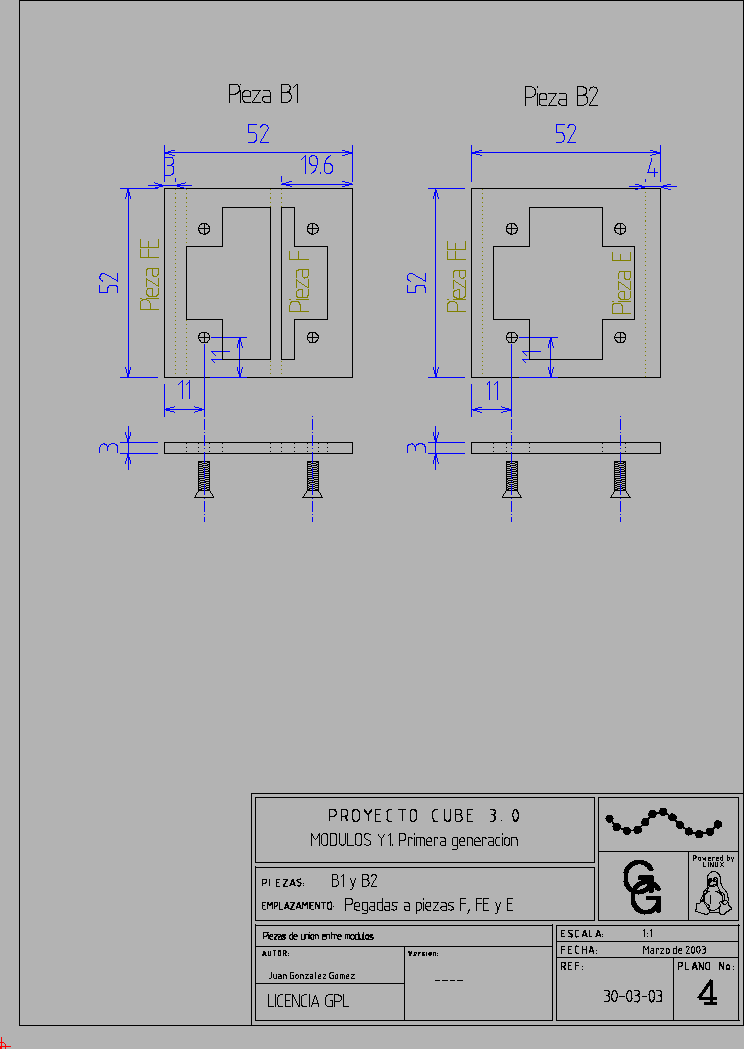

  4. Piezas B1 y B2

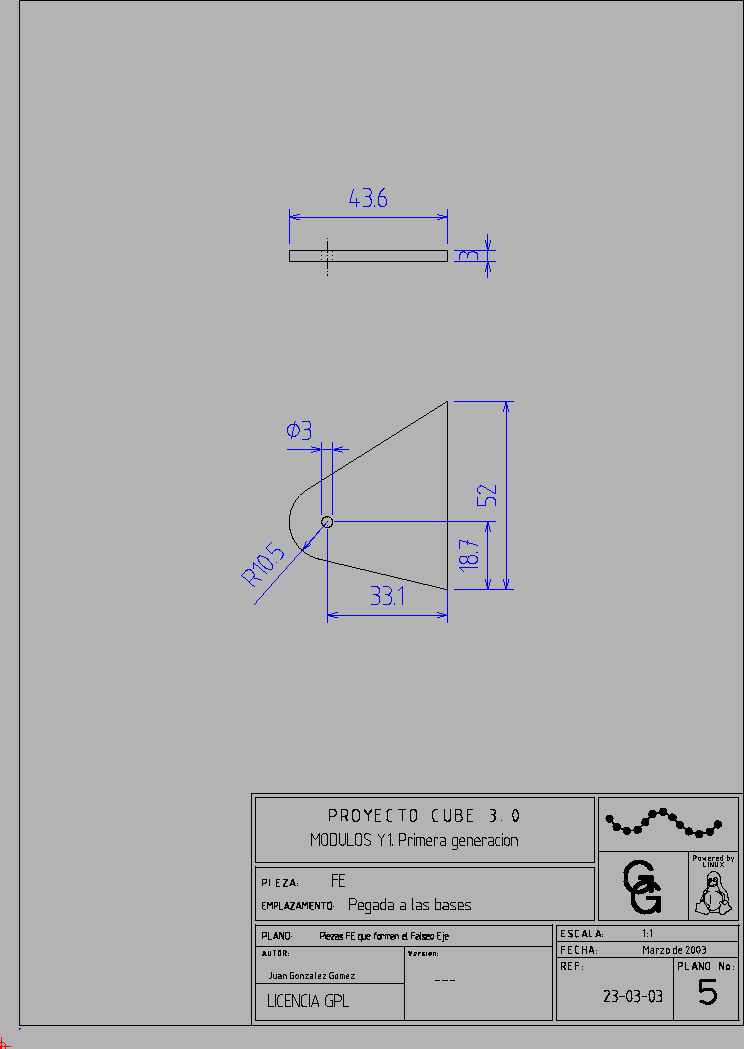

  5. Pieza FE
  6. Módulo montado (I)

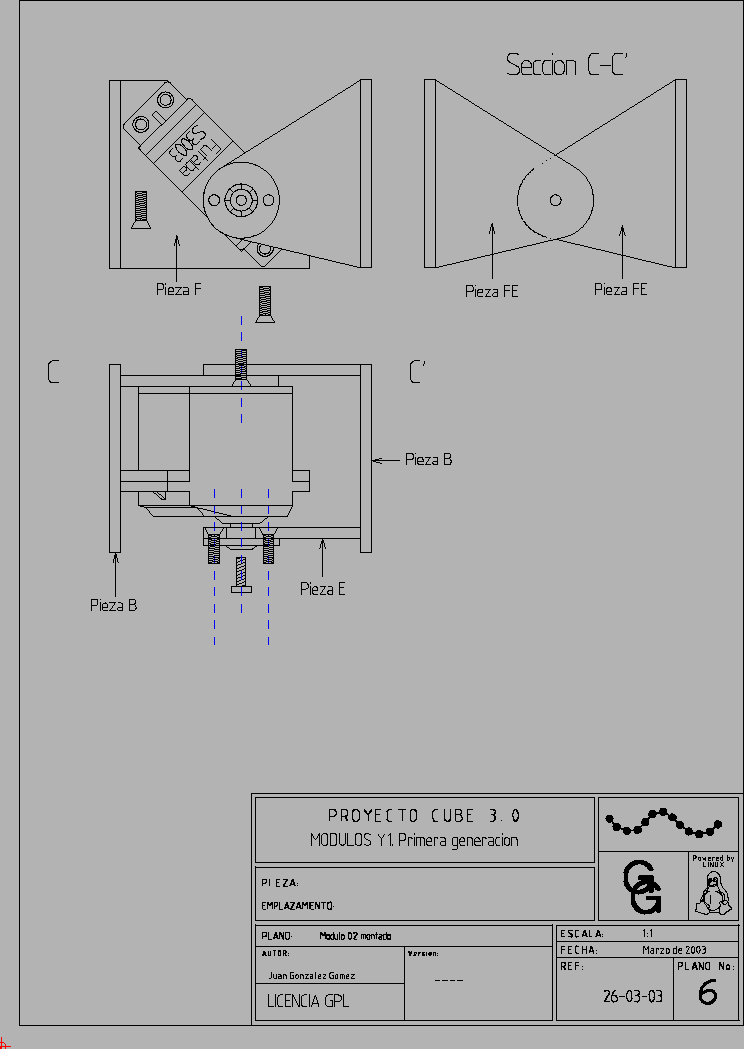

  7. Módulo montado (II)

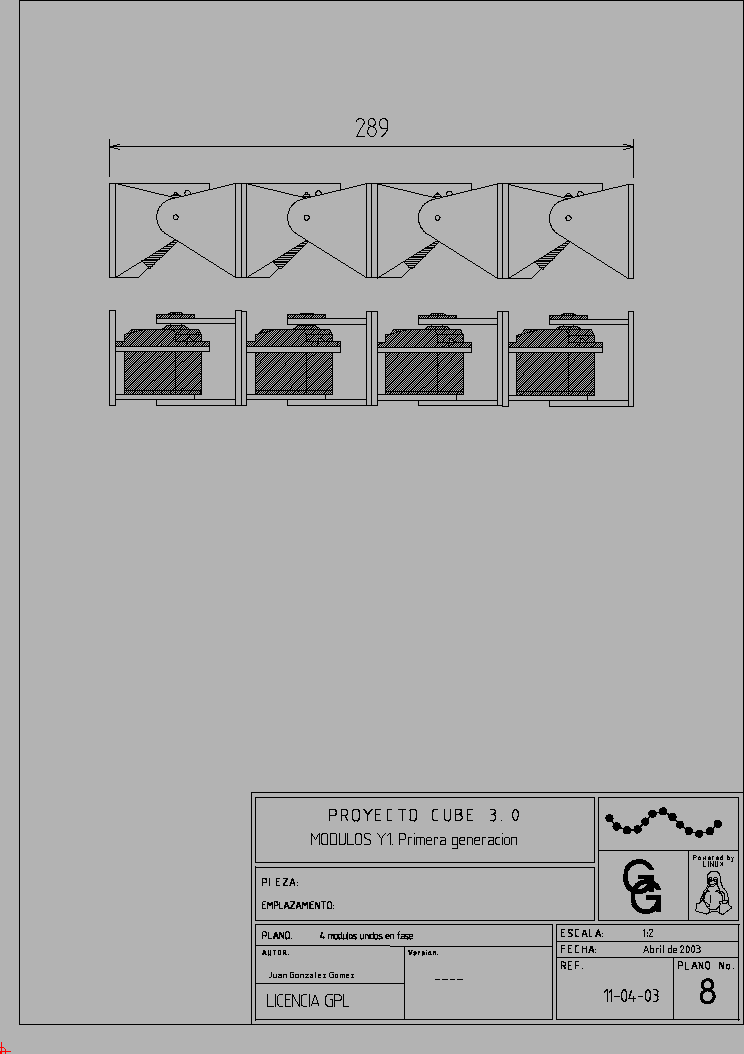

  8. 4 Módulos Y1 conectados en fase

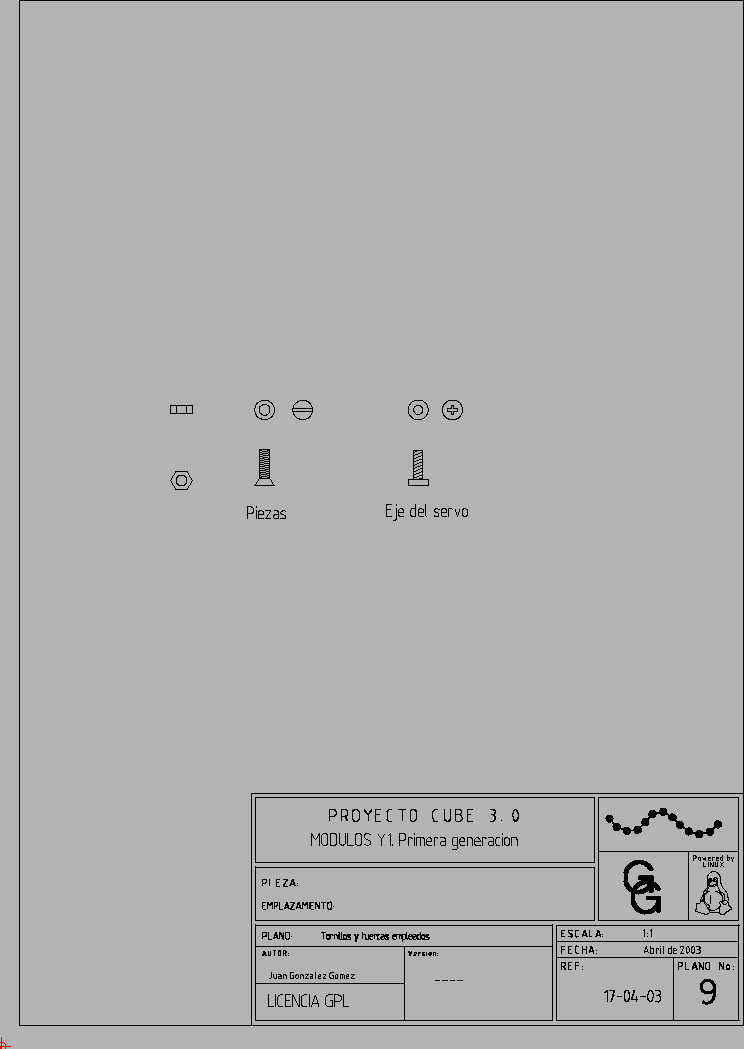

  9. Tornillos empleados
  10. Plantillas para la fabricación de 2 módulos.
\includegraphics[%% scale=0.8]{planos/futaba.ps}

\includegraphics[%% scale=0.8]{planos/pieza-F.ps}

\includegraphics[%% scale=0.8]{planos/piezas-E.ps}

\includegraphics[%% scale=0.8]{planos/piezas-B.ps}

\includegraphics[%% scale=0.8]{planos/piezas-FE.ps}

\includegraphics[%% scale=0.8]{planos/modulo.ps}

\includegraphics[%% scale=0.8]{planos/modulo2.ps}

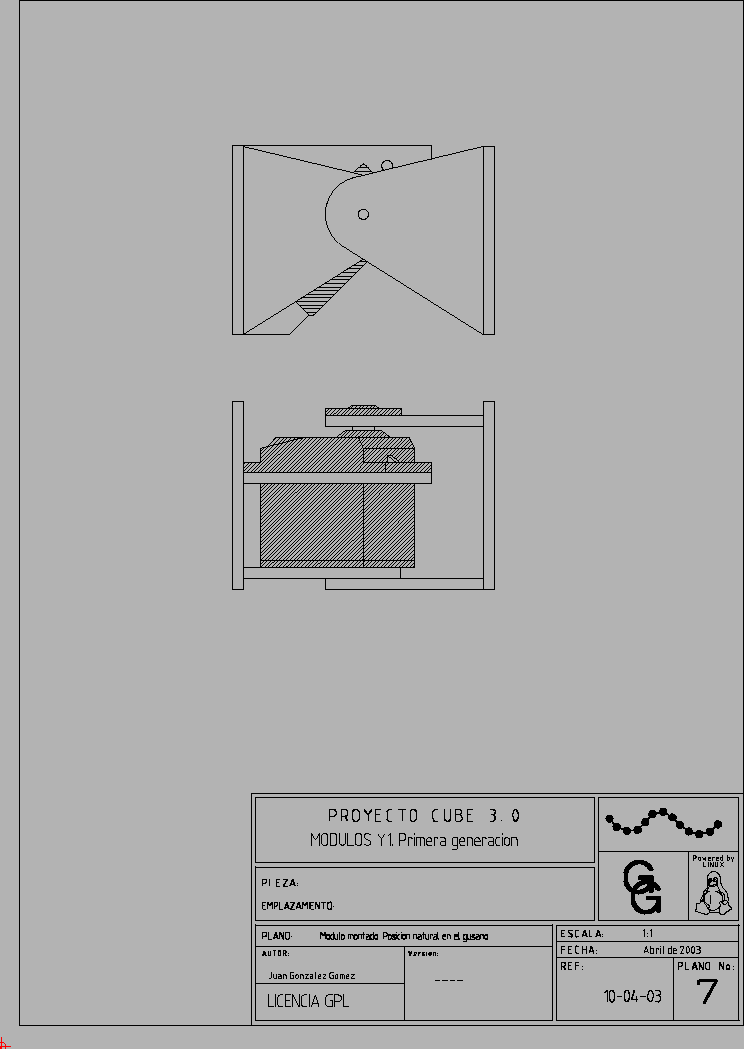

\includegraphics[%% scale=0.8]{planos/cube1.ps}
