Taller Skybot:Sesión 2:Instalación del portapilas y del interruptor

De WikiRobotics
Saltar a: navegación, buscar

Instalación en la estructura del Robot

  • Paso 1: Pasar el interruptor por los dos agujeros rectangulares de la estructura como muestra la imagen.
Pasar el interruptor a través de la estructura
  • Paso 2: Colocar la arandela antideslizante en la cara inferior de la estructura como muestra la foto.
Colocar la arandela antideslizante.
  • Paso 3: Usar la tuerca para fijar el interruptor a la estructura. Apretar con una llave inglesa o equivalente.
Colocar la tuerca en la parte superior.

Conexión con la Skypic

  • El cable rojo (positivo) lo pondremos en la clema doble, en la parte de la izquierda indicada como +5v.
  • El cable negro (negativo) lo pondremos en la clema doble, en la parte de la derecha indicada como GND.

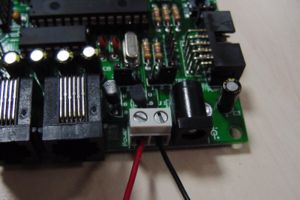

Conexión del portapilas y del interruptor a la Skypic.

Terminar la estructura

  • Para terminar colocamos el portapilas entre la estructura y la electrónica.
  • Podemos poner un poco de velcro para evitar que no se mueva mucho.
  • Por último poner la rueda.

<SUBIR FOTO ROBOT TERMINADO>
