Introducción

Software Multiplataforma para la grabación de firmware en microcontroladores PIC usando la tarjeta Skypic como circuito programador. Pyburn permite grabar firmware en una Skypic utilizando como grabadora otra tarjeta Skypic.

Normalmente, para la descarga de programas en la Skypic se utiliza la aplicación Pydownloader. Sin embargo, es necesario previamente tener grabado el Bootloader. Para ello necesitamos disponer de un programador. Si tenemos una Skypic que ya tiene grabado el bootloader, la podemos utilizar como una tarjeta programadora para grabar el bootloader o cualquier fichero .hex en otras Skypics.

Características

  • Grabación de cualquier fichero .hex a bajo nivel
  • Grabación del Bootloader con sólo apretar un botón
  • Grabación de dos programas de test con sólo apretar un botón, que hacen parpadear el led de la Skypic para realizar pruebas.
  • Lectura/Grabación de la palabra de configuración
  • Multiplataforma: Linux/Windows
  • Lenguaje: Python

Pantallazos

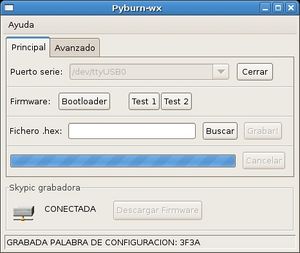

Pantallazo de pyburn-1.0 en Gnu/Linux

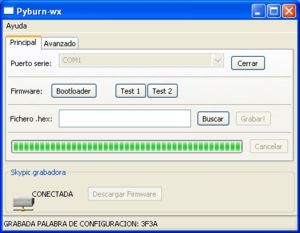

Pantallazo de pyburn-1.0 en Windows XP

Ejemplo de uso

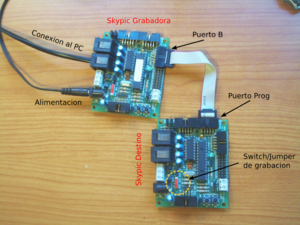

Grabación de una Skypic usando otra Skypic (pinchar para ampliar)

Necesitamos dos tarjetas Skypic, que denominaremos grabadora y Destino.

  • Skypic Grabadora: Tiene que ser una Skypic con un cristal de 20Mhz y con el Bootloader. Es la que se conecta al PC por el puerto serie y a la que se le introduce la alimentación. La configuración de jumpers es la misma que se emplea para cualquier Skypic, no hay que modificar nada.
  • Skypic Destino: Es la placa que se va a grabar. El Cristal puede ser cualquiera (4Mhz, 20Mhz, etc). El JP3 tiene que estar en la posición indicada en la figura (la contraria en la que está la Skypic grabadora). Si en vez de un Switch rojo la placa tiene un jumper, el capuchón debe situarse donde pone PRG. Además la tarjeta destino tendrá que tener el jumper JP4 en las posiciones 1,2 para desactivar el reset automático.

Conexionado

Para la conexión se utiliza un cable de bus de 10 hilos. Por un lado se conecta al puerto B de la Skypic grabadora y por el otro al puerto PROG de la Skypic destino.

Grabando el Bootloader

Como ejemplo grabaremos el Bootloader en la Skypic destino.

Primero realizamos todas las conexiones necesarias:

  • Conectar la Sypic grabadora al PC y alimentarla
  • Conectar la Skypic destino a la grabadora mediante el cable de bus
  • Poner el jumper JP3 de la Skypic destino en la posición de grabación

Ahora ejecutamos el pyburn y seguimos los siguientes pasos:

  • Seleccionar el puerto serie donde está conectada la Skypic grabadora y pinchar en el botón "Abrir"
  • Si es la primera vez que ejecutamos el pyburn con esa Skypic grabadora, el firmware para realizar la grabación seguramente no habrá sido descargado por lo que no se detectará la conexión. Si aparece el mensaje "SIN CONEXION" pinchar en el botón "Descargar Firmware".
    • Nos aparecerá el mensaje en la parte inferior: "Pulse Reset en la Skypic". Lo pulsamos.
    • La descarga del firmware comienza

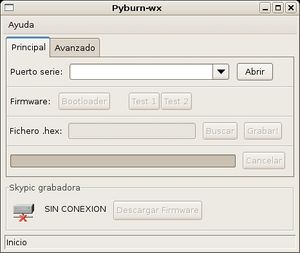

Pyburn nada más arrancarlo. Lo primero es seleccionar el puerto serie donde está conectada la Skypic grabadora

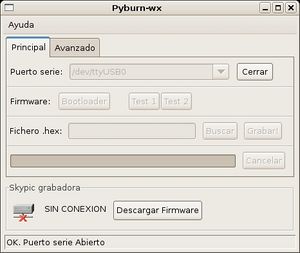

Puerto serie Abierto, pero en la grabadora no se ha detectado el Firmware necesario

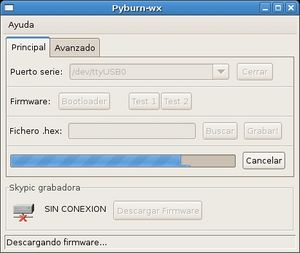

Descargando el Firmware necesario para realizar la grabación

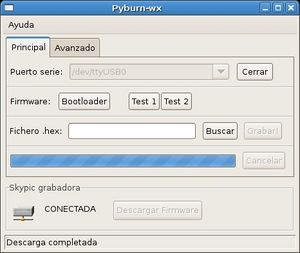

La tarjeta Skypic grabadora ha sido detectada. Se puede comenzar la grabación
  • Si el firmware ya estaba descargado en la Skypic Grabadora aparecerá el mensaje "CONECTADA"
  • Pulsamos el botón "Bootloader". Comienza la grabación. La barra de progreso se va actualizando. Tarda unos 14 segundos en completarse la grabación.

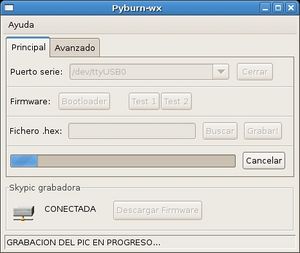

Grabando el Bootloader en la Skypic destino
Grabación del Bootloader finalizada. Se graba la palabra de configuración por defecto

Descargas

Versión: 1.0

Fichero Descripción
Pyburn-wx-1.0.tar.gz Fuentes
pyburn-wx_1.0-1_i386-ubuntu-9-04.deb Paquete para Ubuntu 9.04
Pyburn-wx_1.0-1_i386.deb Paquete para Debian/Etch
pyburn-wx-1.0.win32.exe Autoinstalable para Windows XP

Licencia

Pyburn es Software libre distribuido bajo la licencia GPL v3.0

Instalacion

Instalacion en Windows XP

Hay que descargar e instalar los siguientes paquetes. Utilizar las opciones que vienen por defecto:

Si se han utilizado las opciones que vienen por defecto en los instaladores, el pyburn se encuentra en el directorio: C:\python25\Scripts. El ejecutable es pyburn-wx.

Ubuntu 9.04

Debian-Etch (4.0)/ Ubuntu Feisty (7.04)

Otras distribuciones de Linux/FreeBSD

El Pyburn está programa en Python por lo que es totalmente portable a otras distribuciones de Linux/FreeBSD. Para que funcione es necesario tener instalado:

Finalmente, para instalar el Pyburn, descargar el paquete fuente, descomprimirlo, entrar en el directorio pyburn-wx-1.0 y ejecutar:

python setup.py install

Para ejecutarlo:

pyburn-wx

Desarrolladores

Entorno

  • Lenguaje: Python 2.4 o superior
  • Máquina donde se ha desarrollado: Portátil Dell con GNU/Linux Debian/Etch (4.0)
  • Interfaz gráfica: wxPython.
  • Construcción de la interfaz: wxglade 0.4.1 (Paquete debian: python-wxglade)
  • IDE: Anjuta

Acceso al repositorio

La versión actual se puede obtener así:

svn co http://svn.iearobotics.com/pyburn/pyburn-wx/pyburn-wx-1.0/

Empaquetar para Debian/Ubuntu

Ejecutar los siguientes comandos:

svn export http://svn.iearobotics.com/pyburn/pyburn-wx/pyburn-wx-1.0/ pyburn-wx-1.0
cd pyburn-wx-1.0/
chmod a+x debian/rules
dpkg-buildpackage -rfakeroot

Si no ocurren errores, se habrá creado el paquete .deb en el directorio padre

Crear ejecutable para windows

Bajar la versión del SVN:

svn co http://svn.iearobotics.com/pyburn/pyburn-wx/pyburn-wx-1.0/
cd pyburn-wx-1.0

Crear el ejecutable:

python setup.py bdist --formats=wininst

Crear paquete fuente desde el SVN

Se quieren crear los ficheros .tar.gz y .zip con las fuentes del proyecto. Los pasos a seguir son: Bajar la versión desde el SVN:

svn co http://svn.iearobotics.com/pyburn/pyburn-wx/pyburn-wx-1.0/
cd pyburn-wx-1.0

Crear el fichero con las fuentes:

python setup.py sdist --formats=gztar,zip

Los ficheros fuente creados son dist/pyburn-wx-1.0.tar.gz y dist/pyburn-wx-1.0.zip

Autor

Agradecimientos

Enlaces

Noticias

  • 16/Sep/2009: Añadido paquete para Ubuntu 9.04
  • 01/Oct/2008: Corregidas algunas erratas de la página
  • 30/Sep/2008: Version 1.0 Liberada!!
    • Añadidas las instrucciones de instalación en Debian/Ubuntu/Windows XP
    • Publicados ficheros con las fuentes, paquetes .deb para Debian/Ubuntu y autoinstalable para Windows XP
  • 29/Sep/2008: Añadido el ejemplo de uso y la introducción
  • 28/Sep/2008:
    • Añadidos pantallazos en Linux y Windows
    • Documentación para desarrolladores
  • 28/Ago/2008: Primera versión de esta página
