Nombre: sg-echo

Servicio: Servidor de ECO

Identificación: 00

Tipo: Desarrollo

Descripción: Servidor que realiza eco de todo lo que recibe por el puerto serie.

Aplicaciones: Comprobación de si el puerto serie está correctamente configurado, depuración de aplicaciones que acceden al puerto serie, etc.

Notas: Este servidor es para desarrollo y por tanto NO implementa los servicios comunes

Introducción

Para el desarrollo de aplicaciones que se comuniquen por el puerto serie resulta muy útil disponer de una stargate que haga eco de todo lo enviado y si es posible que además indique en unos leds la información recibida o al menos que haya un led que cambie de estado (Esto depende de la plataforma empleada para albergar el servidor)

Implementaciones

TARJETA SKYPIC (20 MHZ)

Microcontrolador: PIC16F876A (a 20MHZ)
Tarjeta: SKYPIC
Fichero Ejecutable: [Para Bootloader] [Normal]
Autor: Juan González
Licencia: GPL

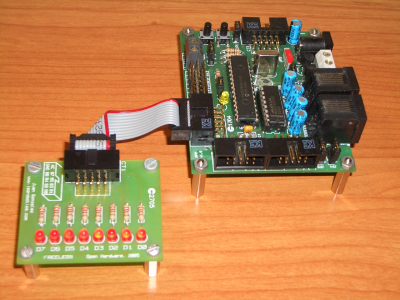

Notas: Inicialmente el led está encendido. Se muestra el byte recibido por la tarjeta FREELEDS conectada al puerto B.
Hay dos implementaciones, una en ensamblador y otra en C

Configuracion de la tarjeta Skypic:
- Jumpers JP1, JP2, JP6 y JP7 puestos
- Jumper JP4 en posición 1-2
- Jumper JP5 en posición 3-2
- Jumper JP3 en posición 1-2

Implementación 1	Implementación 2
Lenguaje: ASM Ensamblador: gpasm Autor: Juan González Licencia: GPL Fuentes: sg-echo-pic16F876A-skypic-0.tgz Ver fichero: sg-echo-pic16F876A-skypic-0.asm Notas: Por defecto está para un cristal de 20 MHZ pero se puede configurar para 4 MHZ cambiando una constante. También se puede configurar para ser grabado normalmente o cargarlo con bootloader.	Lenguaje: C Compilador: SDCC Autor: Juan González Licencia: GPL Fuentes: sg-echo-pic16F876A-skypic-0-sdcc.tgz Ver fichero HTML: [sg-echo-pic16F876A-skypic-0.c] Notas: Se puede grabar con bootloader o normalmente. También se puede configurar para un cristal de 20Mhz (defecto) ó 4MHZ.

TARJETA CT6811

Microcontrolador: 6811E2
Tarjeta: CT6811
Fichero Ejecutable: sg-echo-6811e2-ct-0.s19
Fuentes: sg-echo-6811e2-ct-0.asm
Autor: Juan González
Licencia: GPL
Ensamblador usado: AS11 de Motorola. Download: [Linux] [ms-dos/Windows]
Notas: Inicialmente el led está encendido. Cambia de estado cada vez que se recibe un carácter. Se muestra el byte recibido por la tarjeta PCTLED conectada al puerto C

Configuracion de la tarjeta CT6811:
- Jumper JP5 quitado
- Jumper JP3 puesto (Led activado)
- Jumper JP7 en posición OFF
- Jumper JP8 puesto
- Jumper JP4 en posición RST
- Switch 2 a ON, resto a OFF (Modo single chip)
- Tarjeta PCTLED conectada a puerto C (opcional)

TARJETA GPBOT

	Microcontrolador: 68HC908gp32 Tarjeta: GPBOT Fichero Ejecutable: sg-echo-6808-gpbot-0.S19 Notas: Todos los caracteres recibidos se sacan por el puerto B, done se puede conectar una tarjeta PCTLED para visualizarlos. Existen diferentes implementaciones:

Implementación 1	Implementación 2	Implementación 3
Lenguaje: ASM Ensamblador: ASXXX (Libre y multiplataforma) Autores: Juan González, Ivan González, Carlos Jesús Venegas Licencia: GPL Fuentes: sg-echo-6808-gpbot-0-imp1.zip (5KB) Notas: El ASXXX es un ensamblador libre y multiplataforma, con la sintaxis de los ensambladores de GNU	Lenguaje: ASM Ensamblador usado: P&E Microsystems (Sólo plataformas Windows) Autores: Ivan González, Carlos Jesús Venegas Licencia: GPL Fuentes: sg-echo-6808-gpbot-0-imp2.zip (3KB) Notas: El entorno P&E es propietario, de descarga gratuita y aunque es para plataformas Windows se puede utilizar en Linux con WINE	Lenguaje: C Compilador: SDCC (Libre y Multiplataforma) Autores: Juan González Licencia: GPL Fuentes: sg-echo-6808-gpbot-0-imp3.zip (9KB) Notas: El compilador SDCC es libre y multiplataforma. Es un compilador de C cruzado, para muchos microcontroladores, entre los que se encuentra el 68hc08

Microcontrolador PIC16F876 a 4MHZ

Microcontrolador: PIC16F876A
Tarjeta: Prototipo, a 4 MHZ
Fichero Ejecutable: sg-echo-pic16F876-xx-0.hex
Fuentes: [Fichero para Linux], [Fichero para Windows]

Autores: Jose Angel de Sande Tundidor, Juan González

Licencia: GPL

Notas: Todos los caracteres recibidos se sacan por el puerto B, donde se puede conectar una tarjeta PCTLED para visualizarlos

Download

TARJETA SKYPIC

sg-echo-pic16F876A-skypic-0.tgz	Implementación para el Microcontrolador PIC16F876A, en una tarjeta SKYPIC. Lenguaje ensamblador
sg-echo-pic16F876A-skypic-0-sdcc.tgz	Implementación para el Microcontrolador PIC16F876A, en una tarjeta SKYPIC. Lenguaje C
sg-echo-pic16F876A-skypic-0.hex	Ejecutable
sg-echo-pic16F876A-skypic-0-BOOT.hex	Ejecutable, para cargar con un bootloader

TARJETA CT6811

sg-echo-6811e2-ct-0.asm	Implementación para el Microprocesador 68HC11, en una CT6811. Ensamblador as11
sg-echo-6811e2-ct-0.s19	Ejecutable

68HC908GP32

sg-echo-6808-gpbot-0-imp1.zip	Implementación para la GPBOT y el ensamblador asxxx
sg-echo-6808-gpbot-0-imp2.zip	Implementación para la GPBOT y el entorno P&E Microsystem
sg-echo-6808-gpbot-0-imp3.zip	Implementación para la GPBOT y el compilador SDCC
sg-echo-6808-gpbot-0.S19	Ejecutable

PIC16F876A y Compatibles

sg-echo-pic16F876-xx-0.asm	Implementación para el 16F876A, para el ensamblador gpasm (Linux)
sg-echo-pic16F876-xx-0.asm	Implementacion para el 16F876A, para el entorno MPLAB de Microchip (Windows)
sg-echo-pic16F876-xx-0.hex	Ejecutable

Noticias

17/Jul/2006: Publicada implementaciones para la Tarjeta Skypic (a 20 Mhz)
15/Feb/2004: Implementaciones para el 68hc08
20/Oct/2003: Publicada implementación para el PIC16F876A
28/Ene/2003: Publicado servidor sg-echo-6811e2-ct-0
