2.2  Un inversor

El siguiente ejemplo es un inversor y su banco de pruebas. En el fichero inversor.vhdl está la entidad inversor:

library ieee;
use ieee.std_logic_1164.all;

entity inversor is
  port (entrada : in std_logic;
        salida : out std_logic);
end inversor;

architecture beh of inversor is
begin
  salida <= not entrada;
end beh;


y el banco de pruebas en el fichero tb_inversor.vhdl:

library ieee;

use ieee.std_logic_1164.all;

entity tb_inv is
end tb_inv;

architecture beh of tb_inv is

component inversor
  port (entrada : in std_logic;
        salida : out std_logic);
end component;

signal entrada : std_logic:='0';
signal salida : std_logic;

begin

INV: inversor port map (
                   entrada => entrada,
                   salida => salida);

-- Generar una senal cuadrada
-- por la entrada del inversor

  process
  begin
    wait for 100 ns;
    entrada<= not entrada;
  end process;

end beh;


Los pasos para realizar el análisis y la elaboración son:

$ ghdl -a inversor.vhdl tb_inversor.vhdl
$ ghdl -e tb_inv


Se genera el fichero tb_inv y al ejecutarlo comienza la simulación. Hay que especificar su duración y el archivo en el que se volcarán los resultados (fichero tb_inv.vcd):

$ ./tb_inv --stop-time=1000ns --vcd=tb_inv.vcd
./tb_inv:info: simulation stopped by -stop-time


Para visualizar los resultados usamos el programa GTKWAVE:

$ gtkwave tb_inv.vcd


Este programa nos permite seleccionar qué señales queremos visualizar, establecer el sistema de representación, buscar patrones, etc. Tenemos la opción de volcar los resultados a un fichero postcript para incluirlas en las documentaciones (figura).

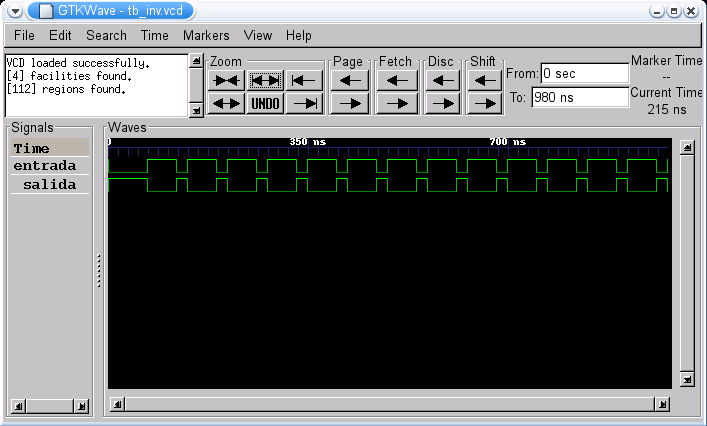

Figure: Resultado de la simulación del inversor
