CUBE REVOLUTIONS: SOFTWARE III

Introducción

En este nivel se resuelve parcialmente el problema de determinar qué tipo de movimiento producen en el gusano diferentes secuencias, para poder compararlas. El objetivo es seleccionar de entre todas las infinitas secuencias de movimiento posibles aquellas que hacen que el movimiento sea óptimo. Para logarlo necesitamos establecer un criterio para poder evaluar los efectos que produce cada una de ellas en el gusano. Y pasa eso necesitamos un modelo físico del gusano, que nos informe de cómo se comporta al mover sus servos.

Estados internos, estables e inestables

El estado interno del gusano es el vector de posición angular, que indica el ángulo de rotación de cada una de las articulaciones. Sin embargo, dado un estado interno, el gusano virtual podría estar en muchas posiciones diferentes, pero sólo una de ellas es la estable.

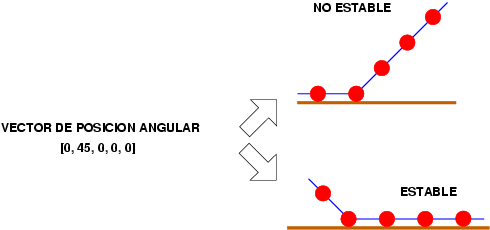

En la siguiente figura se ilustra con un ejemplo para un gusano de 5 articulaciones. Partiendo de un estado interno de [0, 45, 0, 0, 0], que quiere decir que el servo 1 está en su estado inicial (0 grados), el siguiente rotado 45 grados y todos los demás en sus posiciones iniciales, se muestran dos gusanos virtuales con ese mismo estado interno. Uno de ellos está en una situación intestable: si lo colocásemos sobre una superficie horizontal no permanecería en esa posición, sino que se “caería” hacia la derecha. El otro gusano sí que está en una situación estable.

El modelo físico lo que hace es tomar las secuencias de movimiento e ir calculando cuales son los estados estables a partir de los estados internos.



Modelo físico

El modelo físico calcula los gusanos “estables” a partir del estado interno (secuencias de movimiento) y del modelo de rozamiento utilizado. El modelo de rozamiento que se asume es el siguiente: al menos habrá un punto de contacto con el suelo que permanecerá fijo y siempre será el más cercano a la cola del gusano. Así, cuando el punto más cercano a la cola entre en contacto con el suelo, se fijará su posición y se utilizará para recalcular las posiciones de los otros, considerándose que este punto de apoyo no “resbala”.

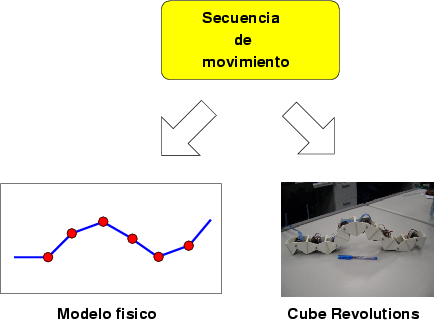

Dada una secuencia de movimiento, bien se puede enviar a Cube revolutions para que se mueva, utilizando el programa cube-play o el Star-servos8, o bien se puede enviar al gusano virtual con el modelo físico implementando, utilizando el programa cube-virtual-play.



Implementación del modelo físico: Módulo cube-fisico.c

MODULO CUBE-FISICO

DESCRIPCIÓN:

Modelo físico en 2D para Cube Revolutions. La función principal (cube_fisico_vector_posicionar) calcula la nueva posición del gusano a partir de la anterior y de los criterios de rozamientos establecidos. Este modelo es muy experimental y solo funciona con secuencias generadas mediante ondas. Si se introducen secuencias aleatorias, por ejemplo, el modelo puede hacer cualquier cosa.


FUNCIONES DEL INTERFAZ:

/***************************************************/
/* cube-fisico.h  (c) Juan Gonzalez. Marzo-2004    */
/*-------------------------------------------------*/
/* LICENCIA GPL                                    */
/***************************************************/

#include "vectores.h"

/*--------------------*/
/* DEFINICIONES       */
/*--------------------*/
#define ESTABLE           1
#define INESTABLE_IZDA    3
#define INESTABLE_DECHA   2
#define INESTABLE_UNKNOW  0


/*******************************************************************/
/* Hacer que la articulacion especificada se apoye sobre el eje X  */
/* Todo el gusano se desplaza                                      */
/* Pero el estado sigue siendo el mismo                            */
/* ENTRADAS:                                                       */
/*   art: Numero de articulacion a apoyar en el suelo              */
/*******************************************************************/
void cube_fisico_apoyar_art(int art);

/************************************************************************/
/* Establecer el estado interno del gusano. El criterio tomado es el de */
/* dejar fijada la articulacion de la cola e ir aplicando los angulos   */
/* desde la izquierda hasta la derecha. El gusano que se obtiene esta   */
/* en une estado externo indeterminado: puede no estar apoyado sobre    */
/* el eje X, y ademas seguramente estara en una posicion inestable      */
/************************************************************************/
void cube_fisico_estado_interno_inicial(int a1, int a2, int a3, int a4,
                       int a5, int a6, int a7, int a8);

/*******************************************************************/
/* FUNCION PRINCIPAL!!!. A partir del estado actual del gusano     */
/* y del nuevo estado interno (nuevas posiciones de los servos)    */
/* se calcula el gusano fisico que tiene ese estado, es estable y  */
/* cumple con los criterios de rozamiento establecidos             */
/*******************************************************************/
void cube_fisico_estado_interno_set(int a1, int a2, int a3, int a4,
                                    int a5, int a6, int a7, int a8);

/***************************************************************/
/* Igual que la funcion cube_fisico_estado_interno_set() pero  */
/* pasando como parametro un vector de posicion                */
/***************************************************************/
void cube_fisico_vector_posicionar(vector_pos_t *v);

Programa cube-virtual-play.c

PROGRAMA CUBE-VIRTUAL-PLAY

DESCRIPCIÓN:

Generación de un fichero para OCTAVE para visualizar cómo se mueve Cube Revolutions cuando se utiliza una determinada secuencia de movimiento.

La salida se saca por la pantalla, por lo que pasa usarlo desde octave habrá que redireccionarlo a un fichero:

$ ./cube-virtual-play test.f8 > test2.m

$ octave test2.m



FICHERO PARA OCAVE:

El fichero de ejemplo generado con cube-play a partir de la secuencia test.f8 se puede descargar de aquí: test2.m

/************************************************************************/
/* cube-virtual-play.   Juan Gonzalez Gomez.   Marzo-2004               */
/*----------------------------------------------------------------------*/
/* Reproduccion de fichero .f8 para el gusano virtual                   */
/*----------------------------------------------------------------------*/
/* LICENCIA GPL                                                         */
/************************************************************************/

#include <stdio.h>
#include <math.h>
#include <unistd.h>

#include "vectores.h"
#include "secuencias.h"
#include "cube-fisico.h"
#include "cube.h"

/*-------------------------------------------*/
/*    F U N C I O N E S    P R I V A D A S   */
/*-------------------------------------------*/

void inicio()
{
  printf ("\n");
  printf ("%%Reproduccion de secuencias para CUBE REVOLUTIONS Virtual\n");
}

/*-----------------------------------------------------------*/
/*                M  A   I   N                               */
/*-----------------------------------------------------------*/
int main(int argc, char *argv[])
{
        FILE *f;
        int tam;
        int i;
        int j;
        vector_pos_t *v;
        vector_pos_t *vini;

        inicio();

  /* Abrir el fichero */
  f = fopen(argv[1],"r");
  if (f==NULL) {
    printf ("%%Error al abrir fichero");
    return 0;
  }

  /* Leer los vectores de posicion */
  if (!sec_load_vectores(f)) {
    printf ("%%Fichero NO esta en formato .cube\n");
  }
  fclose(f);

        tam=sec_num_vectores();
        printf ("%%Numero de vectores: %d\n",tam);

        //-- Iniciar gusano
        cube_init();

        /* Leeer vector inicial */
  vini = sec_get_vector(0);
        cube_fisico_vector_posicionar(vini);

  /* Repetir la matriz de movimento unas cuantas veces */
        for (j=0; j<4; j++) {

    /* Recorrer la matriz de movimiento */
          for (i=1; i<tam; i++) {
                  /* Leer el vector de posicion */
                  v=sec_get_vector(i);

                  /* Mover las articulaciones */
                  cube_fisico_vector_posicionar(v);

      /* Generar comandos para octave */
                  cube_octave(0,1,3);
          }
  }
        printf ("pause\n");
  return 0;
}

Trabajo futuro

El modelo físico realizado no está completo y no es tampoco muy preciso. En los siguientes trabajos se va a utilizar un modelo mucho más real y para ello se va a utlizar el Open Dinamics Engine (ODE).
