Opto-triac:Hardware

Introducción

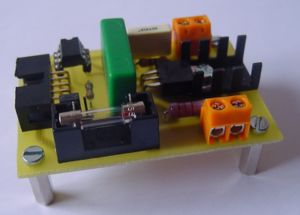

Tarjeta de prueba con un optoacoplador para controlar un triac. Es Hardware Libre.

Tarjeta de prueba con un optoacoplador para controlar un triac, conector para cable de tipo bus y clemas para la conexión de la carga a manejar y la entrada de 220 voltios. Se conecta directamente a los puertos de la tarjeta Skypic. Se ha desarrollado para poder manejar cargas en corriente alterna no inductivas.

Características

• Triac optoacoplado de 600V y 4A MAX.
• Dimensiones: 65 x 45 mm
• Placa a simple cara
• Conexión a través de un cable plano de tipo bus de 10 hilos, clemas para carga y 220v AC.
• Hardware Libre
• Plataforma de desarrollo: máquina con Windows 2000
• Diseñada con Eagle v4.09r2

Posibles aplicaciones

• Una posible aplicación es conectándola al puerto B de la SkyPic poder encender y apagar un dispositivo conectado a la red electrica, con esta placa unicamente podremos manejar aparatos que no sean inductivos como por ejemplo las bombillas siempre que estas no sean de ahorro de energia.

• En vez de encender o apagar unicamente una bombilla podríamos variar la intensidad ajustando el momento de disparo del triac.

• En general activar y desactivar casi cualquier electrodoméstico que tengamos en casa. Si nos creamos una red de controladores de este tipo o del tipo freerele conectados a nuestra SkyPic y esta a su vez a un ordenador, podríamos crearnos un sistema de domótica para controlar todos los electrodomésticos desde nuestro PC. Para mi esta es una de las aplicaciones mejores y más divertidas que podemos dar a esta pequeña pero no menos potente placa.

Conexión

La Opto-triac dispone de un conector acodado de 10 pines para su control desde la SkyPic y un par de clemas para manejar la carga y la entrada de 220v AC. En la siguientes tablas y figuras se muestran la asignación de los pines.

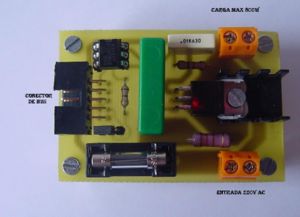

Disposición conectores en Opto-triac.

Clemas

Clema entrada 220v AC	Clema control carga

Conector de datos

Puerto de datos

Pin	Descripción
1	No Asignado
2	B3 Puerto B(SkyPic)
3	B5 Puerto B(SkyPic)
4	No Asignado
5	No Asignado
6	VCC
7	No Asignado
8	No Asignado
9	No Asignado
10	No Asignado
