Montaje:Ruedas G3 para el Skybot

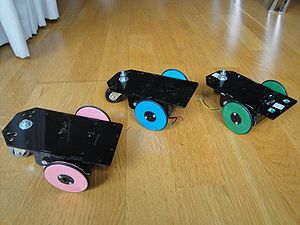

Skybots con las ruedas G3 v2

Introducción

El montaje de la Rueda G3 v2.0 para el Skybot es muy sencillo. Además de la rueda impresa, sólo son necesarios dos tornillos y corona circular de un servo y una goma tórica de 55mm

Inicio: Una rueda G3 v2 impresa, una goma tórica de 55mm de diámero, corona circular pequeña de un servo Futaba 3003 y dos tornillos del servo (click para ampliar)

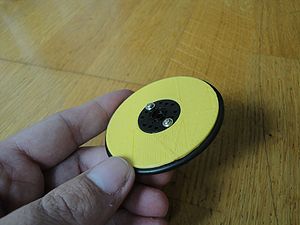

Fin: Una Rueda G3 v2 montada y lista para engancharse al servo (click para ampliar)

Montaje

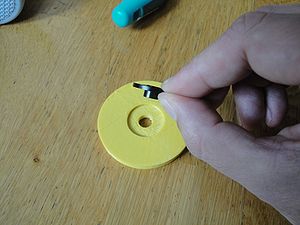

• Paso 1: Insertar la corona del servo en la rueda:

(click para ampliar)

(click para ampliar)

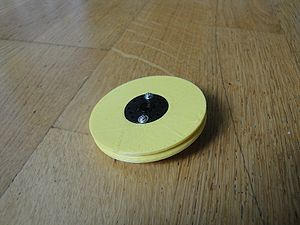

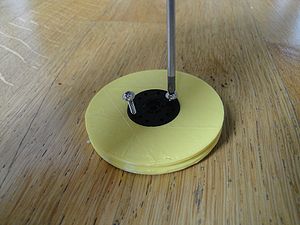

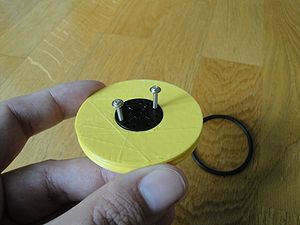

• Paso 2: Atornillar la corona del servo a la rueda

(click para ampliar)

(click para ampliar)

Tornillos colocados. Cara exterior (click para ampliar)

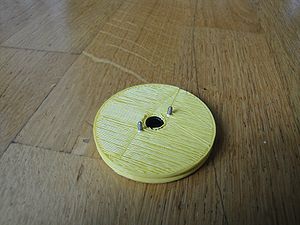

Tornillos colocados. Cara interior (click para ampliar)

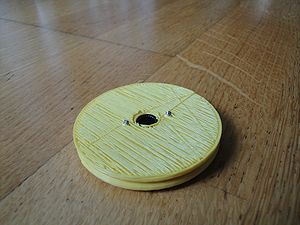

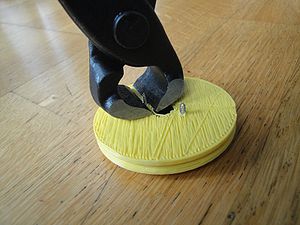

• Paso 3: Cortar los tornillos para que queden a ras de la rueda

(click para ampliar)

(click para ampliar)

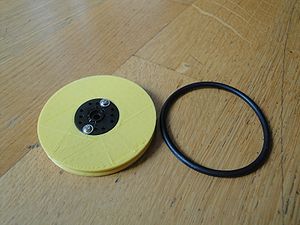

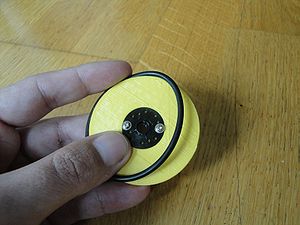

• Paso 4: Colocar la goma tórica

(click para ampliar)

(click para ampliar)

Usos de la rueda

El skybot de la Barbie: con ruedas rosas (click para ampliar)

Rueda montada sobre un servo (click para ampliar)

Enlaces

• Ruedas G3 para el Skybot
• Página índice de objetos 3D
• Robot Skybot

Autor

• Juan González Gómez

Noticias

• 14/Nov/2010: Primera versión de esta página
