Freecad: Rueda RenacuajoBot modelo pentacular

Github

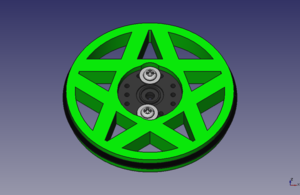

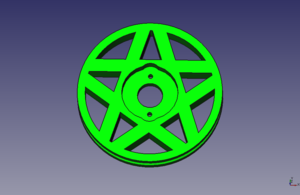

(click para ampliar)

Introducción

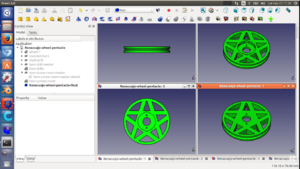

Rueda para elprintbot Renacuajobot, modelo pentáculo. Modelada con Freecad 0.14. El diseño se ha impreso en una Witbox para validarlo. Funciona.

Descarga

Renacuajo-wheel-pentacle.fcstd	Rueda RenacuajoBot, modelo pentáculo (Freecad)

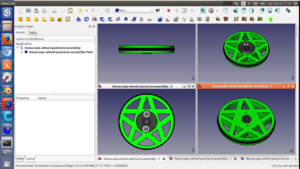

Renacuajo-wheel-pentacle-assembly.fcstd	Rueda RenacuajoBot, modelo pentáculo. Ensamblado (Freecad)
renacuajo-wheel-pentacle.stp	Rueda RenacuajoBot, modelo pentáculo (STEP)
renacuajo-wheel-pentacle-assembly.stp	Rueda RenacuajoBot, modelo pentáculo. Ensamblado (STEP)
renacuajo-wheel-pentacle.stl	Rueda RenacuajoBot, modelo pentáculo (STL)
renacuajo-wheel-pentacle-assembly.stl	Rueda RenacuajoBot, modelo pentáculo. Ensamblado (STL)

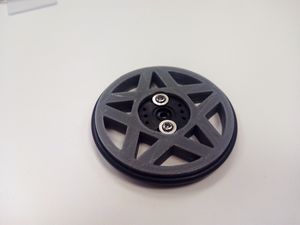

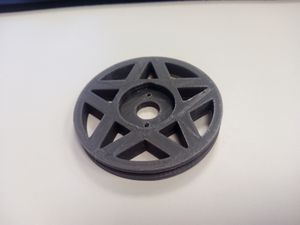

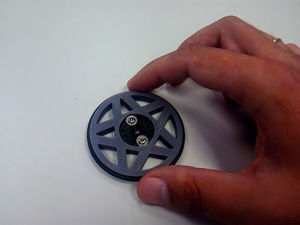

Fotos

Álbum de fotos

(click para ampliar)	(click para ampliar)
(click para ampliar)	(click para ampliar)
(click para ampliar)	(click para ampliar)

Repositorio

• Repositorio: https://github.com/Obijuan/printbot_part_library/tree/master/wheels/Servo-SM-4303R-compatible

Autores

• Nieves Cubo: Autora de la rueda pentacular original
• Juan González: Migrada a Freecad y adaptada al servo SM-S4303R

Enlaces

• Biblioteca printbots
• Freecad

Noticias

• 26/Septiembre/2014: Publicada primera versión de esta página
