Taller de Robótica UCA 2005. SESION 2. Etapa de potencia y conexión de los motores |
|
|

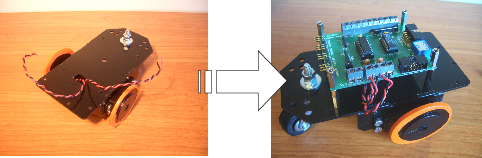

Montaremos la etapa de potencia (tarjeta SKY293) sobre la estrucutra y conectaremos los motores.
|
|

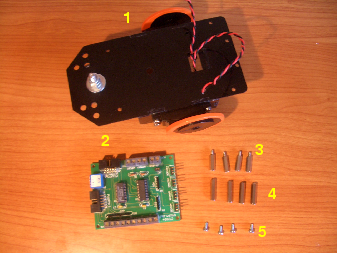

1) Estructura 2) Tarjeta SKY293. Etapa de potencia 3) Cuatro separadores macho-hembra 4) Cuatro separadores hembra-hembra 5) Cuatro tornillos para los separadores, de 8mm de largo y 2mm de diámetro |

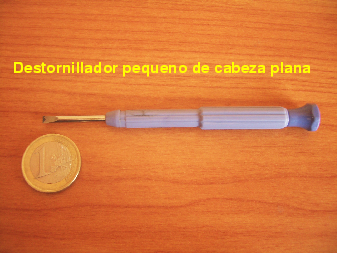

Para la construcción de la estructura necesitaremos la herramientas mostradas en la figura:
|
|

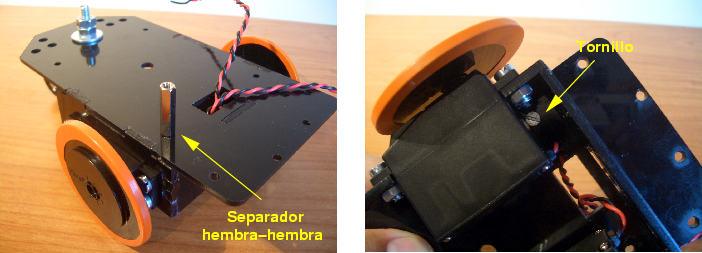

Paso 1. Colocar un separador hembra-hembra en la posición indicada en la figura. Poner el tornillo por la parte interior.
|
|

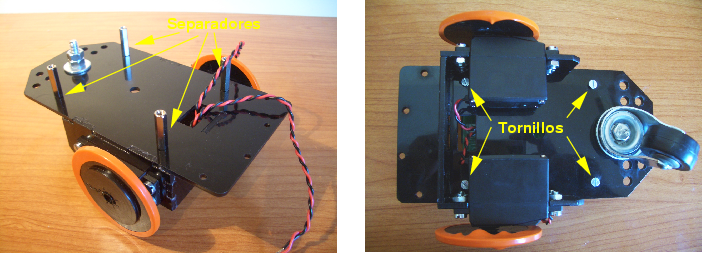

Paso 2. Poner los otros tres separadores, con los tornillos por la parte inferior.
|
|

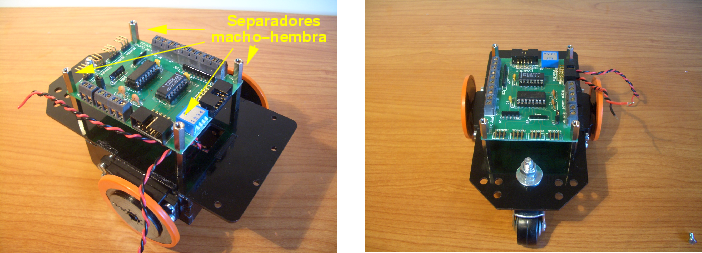

Paso 3. Situar la tarjeta SKY293 sobre los separadores y colocar los cuatro separadores macho-hembra enroscados en las esquinas.
|
|

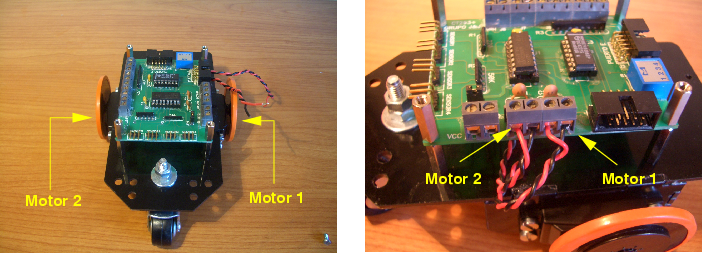

Paso 4.Conectar los cables de los motores a las clema de la tarjeta SKY293. Según se mira el robot como en la foto de la izquierda, el motor 1 es el situado a la derecha y el 2 el de la izquierda. Los cables se atornillan a las clemas correspondientes que llevan las serigrafías motor 1 y motor 2.
|
|

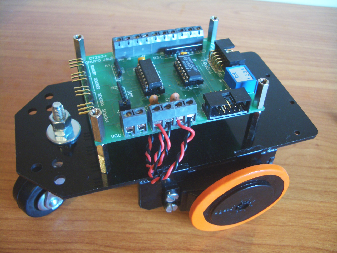

Así es es el estado actual del robot:
|
|
