| Instalación y configuración IC-Prog |
| [Introducción] | [Configuración] | [Grabación] | [Autores] | [Licencia] | [Links] | [Noticias] | [Agradecimientos] |
|
|
El software lo podemos obtener de www.ic-prog.com. La instalación es sencilla, ya que basta descomprimir el archivo en el directorio que se quiera y ejecutar el programa directamente pues esta compilado de forma estática por lo que no requiere de ningun archivo ni libreria adicional si se está usando los sistemas operativos Windows 9X o Me, si se esta usando Windows NT, Windows 2000 o Windows XP que será es necesario descargase el driver "IC-Prog NT/2000 driver" que podemos obtener de la misma página. También se puede obtener el fichero de ayuda, este se tendrá que guardar en el mismo directorio que el programa.
La primera vez que ejecutemos el programa se nos pedirá que configuremos el tipo de programador que vamos a usar, en nuestro caso deberemos seleccionar la opción ProPic 2 Programmer.

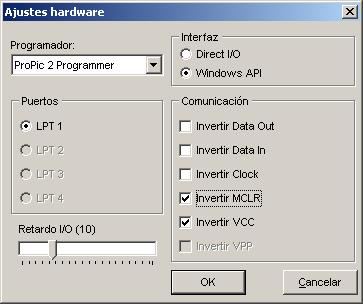

Después deberemos configurar el tipo de intefaz para ello seleccionaremos Direct I/O si usamos Windows 9x o Windows Me, si por el contrario usamos Windows NT, Windows 2000 o Windows XP seleccionaremos Windows API, en los parámetros de conmunicación activaremos las opciones Invertir MCLR e Invertir VCC.
En cuanto al tiempo de retardo, si tuviésemos problemas se pueden probar con tiempos mas largos. En ordenadores de última generación estos tiempos se podrán reducir, ahorrando tiempo en el grabado.
 |
| Figura 2 |

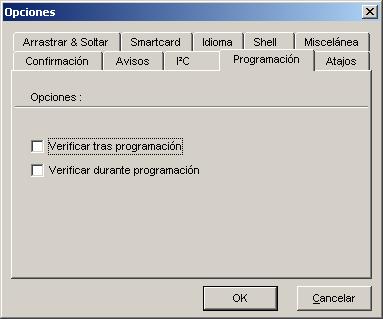

En el menú Ajustes / Opciones seleccionamos la pestanna Programación en la que desactivaremos las opciones de verificación de la programación. Ver figura 3

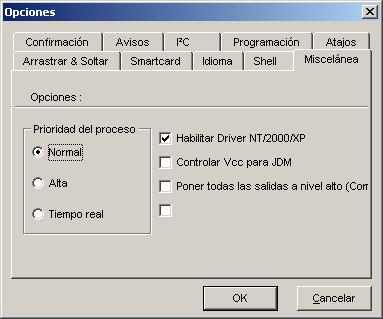

En el caso de trabajar con los sistemas operativos Windows NT, Windows 2000 o Windows XP, se deberá descargar el driver en el mismo directorio que el programa y en la pestanna Miscelánea activar la opción Habilitar Driver NT/2000. En sistemas operativos anteriores a estos la opción esta desactivada al no ser necesaria. Ver figura 4
 |
 |
| Figura 3 | Figura 4 |
El proceso de grabación lo podemos esquematizar en los siguientes pasos:
En el desplegable de la barra de herramientas tenemos todos los dispositivos que es capaz de grabar el IC-Prog, en el seleccionaremos el PIC 16F876A.
En el menú Archivo seleccionamos Abrir archivo en el cuadro de diálogo que nos aparece seleccionamos el fichero que deseamos grabar en el PIC.
Los tipos de oscilador que se pueden elejir son (RC, LP, XT, HS).
En Protección de codigo, podemos seleccionar la protección de todo el codigo, por páginas o no proteger el código.
El resto de los bits de configuración se pueden activar directamente, normalmente los tendremos desactivados.
Si al ensamblar o compilar el archivo fuente se activaron los bits de configuración, cuando se carga el archivo .hex se marcara los bits seleccionados automáticamente.
Lo único que nos resta es programarlo, para ello seleccionamos Programar todo del menú Comando. Con ello comenzará la grabación.
