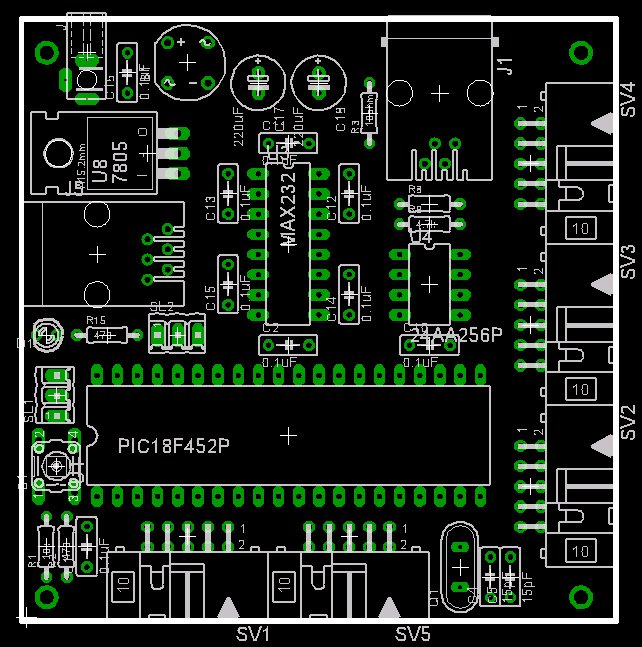

La tarjeta GEYDi es una tarjeta para el desarrollo de aplicaciones hardware y software basadas en microcontroladores de la casa MICROCHIP, entre ellos se encuentran el P18F452, la familia P16F87XA y todos aquellos PIC's de patillaje compatibles de 40 pines. No sólo sirve para el desarrollo de prototipos, sino que también está pensada para funcionar en sistemas terminados. Se trata de una tarjeta muy versátil que se puede emplear como:

La tarjeta GEYDi es hardware abierto, por lo que se permite su copia, modificación y distribución, siempre y cuando se mantenga esta nota.

La GEYDi nace como la necesidad de un proyecto de comunicaciones en el cual se necesita un sistema hardware mínimo, para obtener comunicacion entre varios módulos, comunicación con el exterior, sistemas configurables y con memoria. Todo esto, en una primera versión, se consigue de la mano de los siguientes componentes:

Max232 integrado en la propia placa

Memoria 24LC32 o superiores

Poco mas se puede contar de la corta vida de este proyecto. Pero seguro que irá aumentando poco a poco.

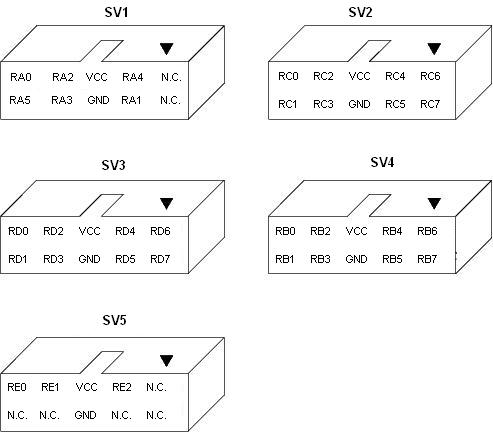

La tarjeta GEYDi saca al exterior todos los pines del PIC, a través de conectores acodados para cable de tipo bus de 10 hilos. En todos los conectores se encuentran VCC y GND. Esto es muy útil porque permite conectar periféricos y que se alimenten directamente a través del cable de BUS, sin tener que tirar otro cable.

Los pines del los puertos del PIC tienen otras funciones, no sólo de entrada/salida digital. En la sección de links os podeis descargar la hoja de características de éste y de otros PIC.

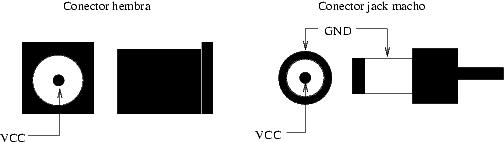

La GEYDi se alimenta a través de un conector de tipo Jack. La alimentación nominal es de 9 - 15 voltios, aunque estos valores pueden variar.

Para trabajar con la tarjeta GEYDi, existe una serie de aplicaciones, que se citan a continuación y que se pueden descargar en la página de MICROCHIP:

Espero que este apartado, pronto, vaya aumentando, para no tener que depender de software ni hardware de terceros.
