1.2 Tipos de planos en electrónica

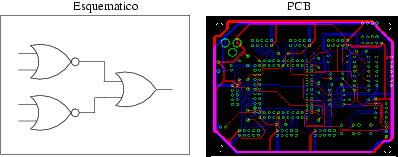

Figure 1: Un trozo de un esquemático y un PCB

Existen tres tipos de planos, o de ficheros, que describen nuestro diseño:

• Esquemático: Indica los componentes lógicos y las señales que se conectan entre ellos, pero no nos dice nada de cómo es físicamente la placa.
• Circuito Impreso (PCB, Printed Circuit Board). Indica el lugar físico en el que situar los componentes, sus dimensiones, encapsulados y qué caminos siguen las pistas para unir sus pines. Nos describe con detalle cómo es físicamente la placa y las dimensiones que tiene.
• Fichero de fabricación (GERBER). Contiene toda la información necesaria para que se puedan fabricar los PCBs en la industria. Este es un fichero para las máquinas. (Sería algo similar a lo que es el formato Postcript para las impresoras).

Para diseñar la placa usamos los esquemáticos y el PCB. El fichero GERBER es el que obtenemos como resultado y nos permite realizar una fabricación industrial de nuestro PCB. Este fichero puede no haberlo generado el diseñador. A veces es el propio fabricante el que lo genera, a partir de la información que hay en el PCB.
