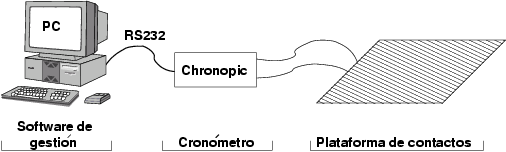

Figure: Arquitectura de Chronojump
En la figura
![[*]](crossref.png){kind=small}
se muestran las diferentes partes que componente el sistema
Chronojump: plataforma de contactos, cronómetro y software de
gestión, que corre en un PC.
La plataforma de contactos detecta si el sujeto está subido sobre ella. Un sistema de medición, Chronopic, reacciona a los dos eventos que se pueden producir: transición de ON a OFF (deportista ha saltado) o transición de OFF a ON (deportista ha aterrizado) y mide los tiempos transcurridos entre cada uno de ellos, obteniéndose los tiempos de vuelo y de contacto.
Esta información se envía al PC a través de un enlace RS232 estándar, a una velocidad de 9600 baudios, donde es procesada por el software de gestión.
